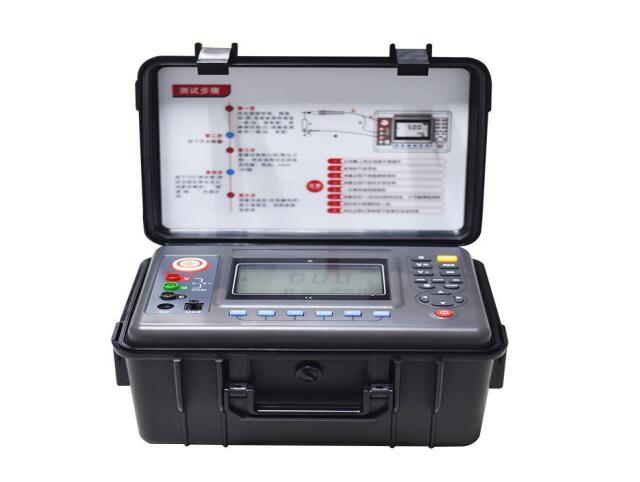

絕緣電阻測試儀的使用方法及步驟：
1、將兩個接地探針沿接地體輻射方向分別插入距接地體20m、40m的地下，插人深度為400mm。：a)實際操作 b)等效原理;
2、將接地電阻測量?jī)x平放于接地體附近，并進行接線，接線方法如下：
①用短的專用導線將接地體與接地測量?jī)x的接線端“E1”(三端鈕的測量?jī)x)或與C2、”短接后的公共端(四端鈕的測量?jī)x)相連。
②用長的專用導線將距接地體40m的測量探針(電流探針)與測量?jī)x的接線鈕“C1”相連。
③用余下的長度居中的專用導線將距接地體⒛m的測量探針(電位探針)與測量?jī)x的接線端“P1”相連。
3、將測量?jī)x水平放置后，檢查檢流計的指針是否指向中心線，否則調節“零位調整器”使測量?jī)x指針指向中心線。
4、將“倍率標度”(或稱粗調旋鈕)置于***大倍數，并慢慢地轉動發電機轉柄(指針開始偏移)，同時旋動“測量標度盤”(或稱細調旋鈕)使檢流計指針指向中心線。
5、當檢流計的指針接近于平衡時(指針近于中心線)加快搖動轉柄，使其轉速達到120r/min以上，同時調整“測量標度盤”，使指針指向中心線。
6、若“測量標度盤”的讀數過小(小于1)不易讀準確時，說明倍率標度倍數過大。此時應將“倍率標度”置于較小的倍數，重新調整“測量標度盤”使指針指向中心線上并讀出準確讀數。
7、計算測量結果，即R地=“倍率標度”讀數ד測量標度盤”讀數。
