一般電工師傅都會建議業主安裝斷路器，為了保護居家用電安全。這是因?yàn)楫?dāng)家庭線路發生故障時，斷路器可以自動跳閘切斷電源，從而減小事故損失。但是大家知道斷路器是怎樣接線的嗎？難道也是左零右火？看看電工老師傅怎么說。
一、什么是斷路器？
斷路器是指能夠關合、承載和開斷正?；芈窏l件下的電流，并能關合、在規定的時間內承載和開斷異?；芈窏l件（包括短路條件）下的電流的開關裝置。它是一種開關，但又和平常我們使用的開關不同，斷路器主要是為了切斷高壓電路的電流，當我們的系統發生故障的時候，可以迅速的切斷電流，從而防止事態往嚴重方面發展，達到了保護人們財產的作用。它是一個很好的安全保護裝置。
我們的生活有了斷路器更加有保障了，它逐漸的走進了人們的生活中，給我們帶來了更加安全的生活。
二、左零右火
“左零右火”是在初中的物理課上，當時懵懵懂懂。直到大學的課上，才真正理解了這個詞。
所謂的“左零右火”，僅僅是插座的插孔順序——面對插孔時，左側插孔的插孔是零線，右側插孔是火線。
插座在接線時，也未必是“左零右火”。有的接線柱是橫向排列的，但是當你面對接線柱（插座背面）時，接線柱順序剛好和插孔順序相反，就成了“左火右零”。有的接線柱是縱向排列的，所謂的左右，就更無從談起了。
所以真正接線時，依舊需要以接線柱標識為準，標注著L的，就接火線；標注著N的，就接零線。
三、零線與零線的接線位置
任何一個漏電開關都不可能不需要接零線，沒有零線，是因?yàn)榻渝e(cuò)了。家用漏電開關，如果按照極數來分，可以分為兩種：1P漏電和2P漏電。

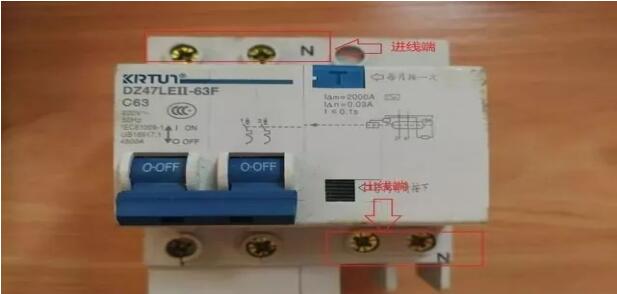

兩種開關都有兩組接線柱（一進一出算作一組），其中1P漏電的兩組接線柱中，有一組有“N”標識，在接線時，需要將零線接在這組接線柱上，剩下的一組接火線——不要像插座接線一樣記什么“左零右火”，開關的零火線方向不固定，不同品牌、不同型號的產品接線柱順序不同，接線時，需要以實際的“N”接線柱所在位置為準。
2P漏電的兩組接線柱沒有任何標識，這代表著我們可以任意選擇接線順序。但是通常建議參照配電箱內的1P漏電接線順序，保證二者的接線順序相同。這樣接出來的線才更好看，日后維修也更方便。
無論是哪種漏電開關，都不會不把零線接到開關上。
四、斷路器應該怎么連線呢？

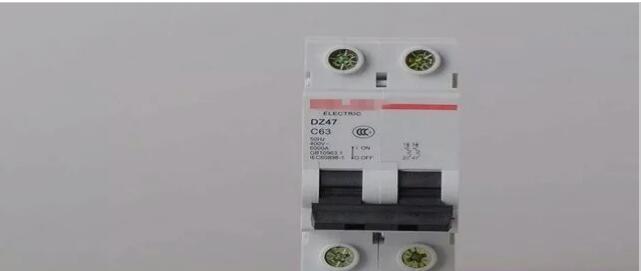

可以讓斷路器朝向自己，我們以2P的斷路器為例，就像下面這張圖一樣，上面的兩個接線柱一般是表示進線端，下面的兩個接線柱表示出線端，由于這是一個2P的斷路器，所以它能夠控制兩個線路的通斷，在接線柱的一側標注有大寫字母N的就表示此接線柱接零線，則另一個就是接火線。

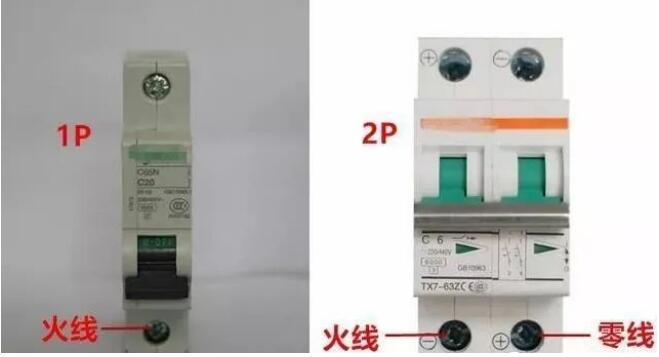

其實像上面說的斷路器功率一般都很大（對于家庭用電所用功率來說），為了安全一般在線路的后面還會再加幾個1P的斷路器，這種斷路器一般功率都比較小，對于1P的斷路器，直接接一個從2P斷路器出來的火線就可以了，當然對于2P的可以繼續接一根火線一根零線，如果在斷路器上沒有標注N的符號，一般按照左火右零來接，這個和插座上正好相反，插座上的標準接法是左零右火。
五、如果接反了會怎么樣？
接反了零線和火線，對于2P斷路器和2P漏電斷路器來說沒有太大妨礙，就是看起來不規范，維修時需要重新查找零火線，帶來一點點不便。
1P＋N斷路器和1P漏電斷路器在斷開時，只能斷開火線——即無標識接線柱上接的那根線。如果錯接了零火線，則當斷路器斷開時，實際上斷開的是零線。此時雖然電路中沒有電流了，當時依然存在電壓。如果人摸上去，還是會觸電的。
1P斷路器的零線在零排上，非常不容易接錯。1P斷路器接錯的后果與1P＋N斷路器反接零火線的后果相同。
