兆歐表又叫絕緣搖表，簡稱搖表，是用于檢查測量電氣設備或線路絕緣電阻的儀表。因為它的標尺刻度以兆歐(IMΩ=106Ω)為單位，故稱為兆歐表。
絕緣電阻的測量是常規試驗項目中基本的項目，根據測得絕緣電阻值，可以初步估計設備的絕緣狀況，通常也可據此決定是否能繼續進行其他施加電壓的絕緣試驗項目。
1．兆歐表的結構及工作原理
(1)兆歐表的基本結構

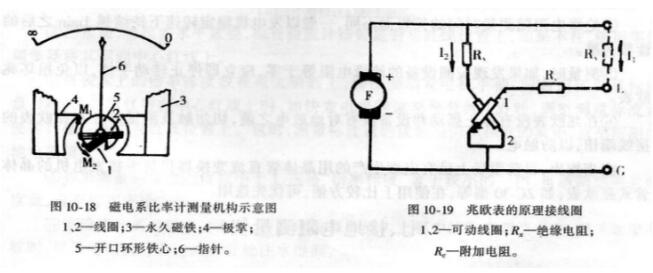

兆歐表的種類很多，但結構基本相同，主要由一個永磁式手搖發電機和磁電系流比計（比率計）測量機構組成。手搖發電機作為儀表的測量電源用，它可以產生500~2500V的直流電壓，以滿足測量絕緣電阻的需要。磁電系比率計的基本結構如圖10-18所示。它的固定部分由磁鐵3、極掌4和開口環形鐵心5組成。極掌4形狀特姝，是為了使極掌和鐵心之間的空氣隙不均勻，從而使空氣隙內的磁場分布不均勻。它的可動部分由兩個互成一定角度的活動線圈1和2組成，線圈和指針6都固定在同一轉軸上。這種測量機構內沒有產生反抗力矩的“游絲”，電流是利用柔軟的細金屬絲（彈性很小）引入線圈的。
(2)兆歐表的工作原理
圖10-19為兆歐表的原理接線圖。被測絕緣電阻Rx接入端鈕L(線)和E（地）之間，Rx與可動線圈l以及附加電阻Rc串聯構成一條支路；另一可動線圈2又與附加電阻Rv串聯構成另一條支路。轉動手搖發電機，則在兩條支路中分別通過電流I1和I2：
可動線圈1、2在磁場中受到電磁力的作用，將分別產生轉矩Ml和M2，它們的方向相反。由于氣隙中磁場不均勻，而且電流I1與被測絕緣電阻Rx的大小有關，所以當M1和M2達到平衡時，指針偏轉的角度可以指示出被測絕緣電阻的數值。
2、兆歐表的使用方法及注意事項
(1)使用方法
①常用的兆歐表有ZC-7、ZC-11、ZC-25等型號，其電壓等級有500V、1000V和2500V等三種規格。一般測量低壓電氣設備絕緣電阻時，由于兆歐表內部絕緣所能承受的電壓不高，為了設備的安全，應使用500V電壓等級的兆歐表，若使用1000V或2500V電壓等級的兆歐表進行測量，由于電壓過高會造成設備的絕緣被擊穿。測量額定電壓為500V以上電氣設備的絕緣電阻時，應選1000V或2500V電壓的兆歐表，若使用500V電壓等級的兆歐表，會因電壓偏低而影響測量的準確性。
②測量帶電設備的絕緣電阻之前，必須斷開被測設備的電源，進行短路接地放電。放電的目的是為了保證人身和設備的安全及測量結果的正確。 、
③兆歐表與被測設備間應用單根絕緣線分開連接，兩根連接線不可纏繞在一起，也不可與被測設備或地面接觸，以免導線絕緣不良而產生測量誤差。
④兆歐表有三個接線端鈕，其中L表示“線”，E表示“地” G 表示屏蔽接線端鈕（保護環），是為了避免被測設備表面漏電而影響測量結果，經常用于測量電纜的絕緣電阻或遇天氣潮濕時測其他電氣設備的場合。
測量線路對地的絕緣電阻時，兆歐表接線端鈕L接線路的導線，接線端鈕E接地。
測量電動機繞組對地的絕緣電阻時，兆歐表接線端鈕L與繞組連接，端鈕E接電動機外殼。
測量電動機、電器的相間絕緣電阻時，L接電纜芯線，E接電纜表皮，G接絕緣層。
其他電氣設備的接線，可參照這些電氣設備的接線類推。
(2)使用注意事項
①兆歐表應放置平穩，避免表身晃動。
②在未測絕緣電阻前，接上兆歐表的兩表棒（不要互相絞并在一起），先把兩表棒相觸，搖動手柄，看指針是否指到“O”位，接著分開兩表棒，這時指針應指到“∞”位，否則搖表是有誤差的，應校正。
③手搖發電機的轉速以每分鐘120轉左右為宜，切忌忽快忽慢。
④絕緣電阻隨測量時間的長短而不同，一般以發電機穩定轉速下持續搖1min之后的讀數為準。
⑤測量時，如果發現被測設備的絕緣電阻等于零，應立即停止轉動手柄，以免損壞兆歐表。
⑥在兆歐表沒有停止搖動和設備沒有對地放電之前，切勿觸及測量部分和兆歐表的接線端鈕，以防觸電。
應當指出，目前市場上已有定型生產的用晶體管直流變換器代替手搖發電機的晶體管式兆歐表，如ZC-30型等，在使用上比較方便，可優先選用。
