繼電保護系統是指當電力系統發生故障或異常工況時，在可能實現的短時間和小區域內，自動將故障設備從系統中切除，或發出信號由值班人員消除異常工況根源，以減輕或避免設備的損壞和對相鄰地區供電的影響。本文對繼電保護的配置和基本要求進行介紹，幫助廣大電工對繼電保護裝置有所了解。
一、繼電保護裝置的基本要求
1.選擇性。當供電系統中發生故障時，繼電保護裝置***斷開距離故障點近的斷路器，以保證系統中其它非故障部分能繼續正常運行。
2.靈敏性。保護裝置靈敏與否一般用靈敏系數來衡量。在繼電保護裝置的保護范圍內，不管短路點的位置如何、不論短路的性質怎樣，保護裝置均不應產生拒絕動作；但在保護區外發生故障時，又不應該產生錯誤動作。
3.速動性。是指保護裝置應盡可能快地切除短路故障?？s短切除故障的時間以減輕短路電流對電氣設備的損壞程度，加快系統電壓的恢復，從而為電氣設備的自啟動創造有利條件，同時提高發電機并列運行的穩定性。
4.可靠性。保護裝置如不能滿足可靠性的要求，反而會成為擴大事故或直接造成故障的根源。為確保保護裝置動作的可靠性，須確保保護裝置的設計原理、整定計算、安裝調試正確無誤；同時要求組成保護裝置的各元件質量可靠、運行維護得當、系統簡化有用，以提高保護的可靠性。
二、保護裝置的應用
繼電保護裝置廣泛應用于企業高壓供電系統、變電站等場所，用于高壓供電系統線路保護、主變保護、電容器保護等。
1.高壓供電系統母線繼電保護裝置
對于不并列運行的分段母線裝設電流速斷保護，但僅在斷路器合閘的瞬間投入，合閘后自動解除。另外，還應裝設過電流保護，對于負荷等級較低的配電所則可不裝設保護。
2.變電站繼電保護裝置
（1）線路保護：一般采用二段式或三段式電流保護，其中一段為電流速斷保護，二段為限時電流速斷保護，三段為過電流保護。
（2）母聯保護：需同時裝設限時電流速斷保護和過電流保護。
（3）主變保護：主變保護包括主保護和后備保護，主保護一般為瓦斯保護、差動保護；后備保護為復合電壓過流保護、過負荷保護。
（4）電容器保護：對電容器的保護包括過流保護、零序電壓保護、過壓保護及失壓保護。
隨著繼電保護技術的飛速發展，微機保護裝置逐漸投入使用。雖然生產廠家、開發時間不同，微機保護呈現豐富多彩、各顯神通的局面，但基本原理及要達到的目的基本一致。
二、繼電保護裝置的維護

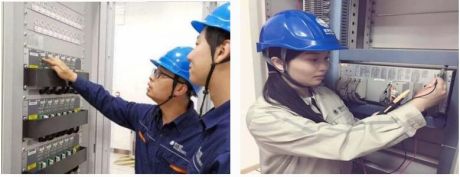

1.定時對繼電保護裝置巡視和檢查，并做好各儀表的運行記錄。在繼電保護運行過程中，發現異?，F(xiàn)象時，應加強監視并向主管部門報告。建立崗位責任制，做到每個盤柜有值班人員負責。做到人人有崗、每崗有人。值班人員對保護裝置的操作，一般只允許接通或斷開壓板、切換開關及卸裝熔絲等工作，工作過程中嚴格遵守電業安全工作規定。
2.做好繼電保護裝置的清掃工作。清掃工作須由兩人進行，防止誤碰運行設備，注意與帶電設備保持安全距離，避免人身觸電和造成二次回路短路、接地事故。
3.對微機保護的電流、電壓采樣值每周記錄一次，每月對微機保護的打印機進行定期檢查并打印。
4.定期對繼電保護裝置和設備檢修
（1）檢查二次設備各元件標志、名稱是否齊全；
（2）檢查轉換開關、各種按鈕、動作是否靈活無卡頓。接點接觸有無足夠壓力和燒傷；
（3）檢查控制室光字牌、紅綠指示燈泡是否完好；
（4）檢查各盤柜上表計、繼電器及接線端子螺釘有無松動；
（5）檢查電壓互感器、電流互感器二次引線端子是否完好；
（6）配線是否整齊，固定卡子有無脫落；
（7）檢查斷路器的操作機構動作是否正常。
隨著電力系統的快速發展和計算機通信技術的進步，繼電保護技術向計算機化、網絡化、智能化方向發展。只有對繼電保護裝置進行定期檢查和維護，按時巡檢其運行狀況，及時發現故障并做好處理，保證系統無故障設備正常運行，才能提高供電可靠性。
