曾慶春

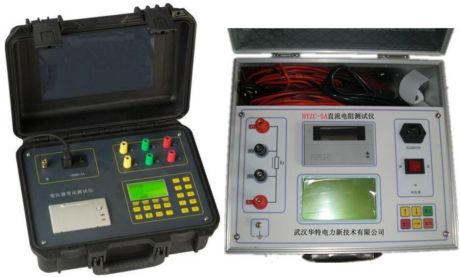

在電力變壓器生產、用戶交接和檢修試驗過程中，變壓器變比試驗是必做項目。這樣可有效檢測變壓器出廠及使用過程中的質量。變壓器在空載情況下，高壓繞組的電壓U1與低壓繞組電壓U2之比稱為變壓比。三相變壓器的變壓比通常按線電壓計算。變壓比試驗的目的是檢查繞組匝數是否正確、檢查分接開關狀況、檢查繞組有無層（匝）間金屬性短路等，為變壓器投入運行提供依據。下圖是一款目前經常使用的變壓器變壓比測試儀，各廠家的產品樣式與使用方法基本上相同。
一、什么是變壓比測試
變壓比測試，就是在變壓器的某一側(高壓或低壓)施加一個低電壓，其數值為額定電壓的1％-25％，然后用儀表（儀器）來測量另一側的電壓，通過計算來確定該變壓器是否符合技術條件所規定的各繞組的額定電壓。
二、變壓比測試方法
常用方法有雙電壓表法、變比電橋法兩種。變比電橋包括：調壓器式變比電橋、電阻分壓式變比電橋和智能型變壓比測量儀。
1.雙電壓表法試驗一般在高壓側加試驗電壓，然后在高、低壓兩側同時接上電壓表，根據電壓表的讀數利用公式直接計算出被試變壓器的變壓比。對三相變壓器試驗時可以加三相電源，也可以加單相電源，對于Yd或Dy接線的三相變壓器，利用三相電源試驗變壓比計算比較方便。如果采用單相電源試驗則計算比較復雜，但是利用三相電源試驗，三相電源不對稱，則會增加試驗結果的誤差。假如一次側10kV、二次側400V變壓器繞組，用單相電源來測量，在一次側加試驗電壓400V二次側應是400/25=16V。在現場如果沒有儀器和儀表，可以用***簡單的辦法測試變比，用一塊萬用表和一根三相電纜，用電纜接入380V電源引入變壓器高壓側，用萬用表測量低壓側電壓，算出變比即可。這種辦法只是在應急時應用。
2.變比電橋法包括的兩種方法一個是調壓式、一個電阻分壓式，這種變比電橋測量變壓器的變比操作過程繁瑣，測量范圍較窄，現在已基本不用。
3.全自動變比測試儀的測量方法
目前，各種型號的全自動變比測試儀已得到廣泛應用。全自動變比測試儀利用現代電子技術，體積小、重量輕、精度高，測量范圍寬，漢字屏幕顯示，菜單式操作，變比組別一次性測完，大大減輕了測試人員的工作強度。下面，對其測量方法進行介紹：
（1）將儀表擺放平整，把測試儀測試導線的高壓部分A、B、C和低壓部分a、b、c分別接入被測變壓器和測試儀相應的端子上；
（2）在測試儀輸入將要測試的變壓器的變壓比（計算變壓比可以看被測變壓器銘牌上各抽頭的電壓，分別算出各抽頭變比）；
（3）將面板上的功能鍵置于與銘牌標識組別相同的接線組別；
（4）接通測試電源，電源指示燈亮，按復位按鈕，使顯示器歸零；
（5）按下測試按鈕開始測試，經過約60s左右，數字屏界面上陸續顯示變壓比數值、誤差、組別等測試結果，作好記錄；
（6）關閉電源；
（7）轉換被測變壓器的擋位，按照上述（2）至（6）步驟分別測試出各檔位下的試驗數據；
（8）進行單相變壓器變比測試時，應使用儀器的A、B、a、b這4個接線柱進行測試。
