一、器具名稱：核相器
二、試驗周期： 1年
三、功能：核相器是電力系統核對相位使用的一種儀器，可檢查額定電壓的存在。用于探測和指示關相同的額定電壓和頻率下，兩個已帶電部位之間正確相位關系的便攜式裝置。
四、使用場所：1運行電壓下，進行高壓電力線路的核定相位工作，屬帶電測試工具，特別對直接接觸高電壓的核相棒進行了較高的工頻耐壓試驗。結果表明其絕緣性能和安全距離均能滿足電業安全規程要求。另外由于核相棒末端有放電指示管，當核相棒末端與核相表連線斷開情況下，也能人身和設備安全。
2從模擬兩端電壓來看---相位差30°的同名相電壓如經過長距離輸電的線路，雖然調節r和r′電阻不能使電橋安全平衡。但與不同名相的其他兩相所測得ig值相比，它們之間的差值2~3倍，仍然分辨三相的不同相位。
3該儀器經過一定的高壓校驗后，還可作測量高電壓之用。
五、使用方式：核相器適用于低壓380kv、高壓6kv、10kv、35kv、110kv等不同電壓的電力線路核相驗電之用，核相器使用前，根據被測線路及電力設備的額定電壓選用合適電壓等級的線路核相驗電儀核相器。把表頭垂直安裝在三角架上。使表針指示接近或等于零，將連接線按相同色分別接于測試桿與儀表中，并將接地線接地，連接正確、良好。然后，將兩桿分別接向相對應的兩側線路。當高壓核相器的儀表指示接近或?yàn)榱銜r(shí)，則兩相為同相；若儀表指示較大時，則要多反復幾次，確保準確無誤后方能并列。高壓核相器作為驗電器使用時，將其中一桿接向任何一根線，另一桿接地或接向另一相線，若儀表指示較大時則線路有電，反之則無電。
六、注意事項：1使用時，因帶電作業，故接地線要牢固、可靠，低壓可不使用接地線須按照電業安全工作規程有關規定進行，絕緣桿要定期做安全檢查，以人身設備安全。
2用完后，放進盒內要妥善保管，通風干燥，以免受潮和化學腐蝕，以備再用。
3要按不同等級的使用電壓，選用合適等級的線路核相驗電儀，嚴禁一儀多用。
4做預防性實驗時，要取下上桿，只做下桿，以免上桿內電子元件損壞造成測量不準確。
七、產品種類和技術參數：

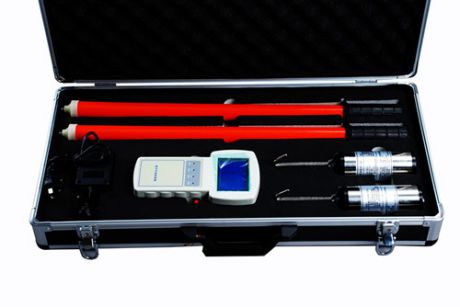

圖例：
